英制螺紋詳細介紹

[ 時間：2016-09-16 點擊：3703 ]

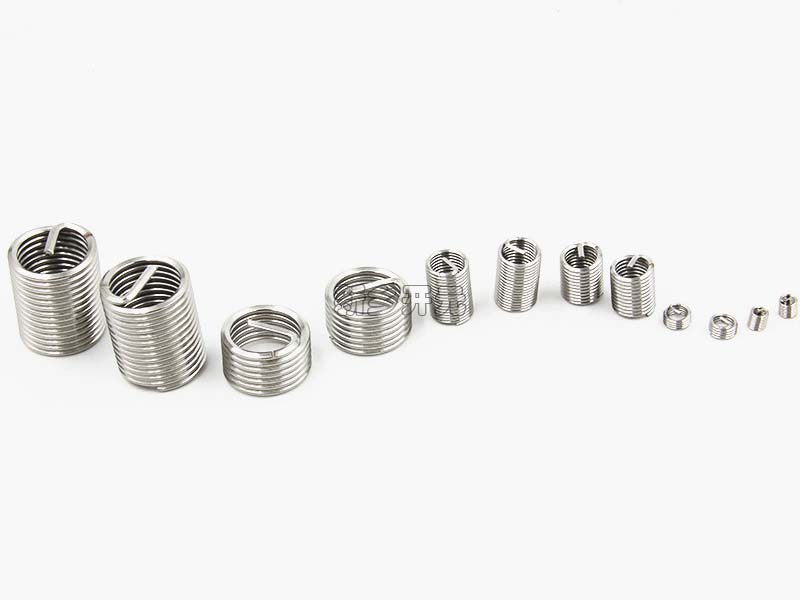

英制螺紋詳細介紹

 一、嚴格地說，UN、UNR、UNC、UNF、UNS以及UNEF是螺紋系列的規定代號，而不是某些英文詞組的縮寫：

統一螺紋：Unified Screw Threads( 由英國(United Kingdom)、加拿大(Canada)和美國(United States)於948年共同制定；

UN：外螺紋設計牙型根

英制螺紋詳細介紹

 一、嚴格地說，UN、UNR、UNC、UNF、UNS以及UNEF是螺紋系列的規定代號，而不是某些英文詞組的縮寫：

統一螺紋：Unified Screw Threads( 由英國(United Kingdom)、加拿大(Canada)和美國(United States)於948年共同制定；

UN：外螺紋設計牙型根部可平可圓(A flat root contour is specified ,but it is necessary to provide for some threading tool crest wear, hence a rounded root contour cleared beyond the 0.25p flat width of the Basic Profile is optional.)

UNR：外螺紋設計牙型根部必須為圓弧(In order to reduce the rate of threading tool crest wear and to improve fatigue strength of a flat root thread, the Design Profile of the UNR thread has a non-reversing continuous curved root tangent to the thread flanks at a depth of 0.625 H.)

UNC：粗牙系列(Coarse-Thread Series)；

UNF：細牙系列(Fine-Thread Series)；

UNEF：超細牙系列(Extra-Fine-Thread Series)；

UNS：特殊螺距系列(Selected Combinations和 Other Threads of Special Diameters, Pitches, and Lengths of Engagement)；

另外還有恒定螺距系列(Constant Pitch Series)，有8UN、12UN、16UN等等，不一一列舉

二、英制螺紋標注方法:

英寸制統一螺紋，在英寸制國家廣泛采用，該類螺紋分三個系列：粗牙系列UNC，細牙系列UNF，特細牙系列UNFF，外加一個定螺距系列UN。

標注方法：螺紋直徑—每英寸牙數 系列代號—精度等級

示例：粗牙系列 3/8—16 UNC—2A

細牙系列 3/8—24 UNF—2A

特細牙系列 3/8—32 UNFF—2A

定螺距系列 3/8—20 UN—2A

**位數字3/8表示螺紋外徑，單位為英寸，轉換為米制單位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位數字16、24、32、20為每英寸牙數(在25.4mm長度上的牙數)；第三位以后的文字代號UNC、UNF、UNFF、UN為系列代號， 后兩位2A為精度等級。

螺紋配合等級：

三、螺紋配合是旋合螺紋之間松或緊的大小，配合的等級是作用在內外螺紋上偏差和公差的規定組合。

（一）、對統一英制螺紋，外螺紋有三種螺紋等級：1A、2A和3**，內螺紋有三種等級：

1B、2B和3B級，全部都是間隙配合。等級數字越高，配合越緊。在英制螺紋中，偏差僅規定1A和2**，3**的偏差為零，而且1A和2**的等級偏差是相等的。

1、1A和1B級，非常松的公差等級，其適用于內外螺紋的允差配合。

2、2A和2B級，是英制系列機械緊固件規定 通用的螺紋公差等級。

3、3A和3B級，旋合形成 緊的配合，適用于公差緊的緊固件，用于安全性的關鍵設計。

4、對外螺紋來說，1A和2**有一個配合公差，3**沒有。1**公差比2**公差大50%，比3**大75%，對內螺紋來說，2B級公差比2A公差大30%。1B級比2B級大50%，比3B級大75%。

部可平可圓(A flat root contour is specified ,but it is necessary to provide for some threading tool crest wear, hence a rounded root contour cleared beyond the 0.25p flat width of the Basic Profile is optional.)

UNR：外螺紋設計牙型根部必須為圓弧(In order to reduce the rate of threading tool crest wear and to improve fatigue strength of a flat root thread, the Design Profile of the UNR thread has a non-reversing continuous curved root tangent to the thread flanks at a depth of 0.625 H.)

UNC：粗牙系列(Coarse-Thread Series)；

UNF：細牙系列(Fine-Thread Series)；

UNEF：超細牙系列(Extra-Fine-Thread Series)；

UNS：特殊螺距系列(Selected Combinations和 Other Threads of Special Diameters, Pitches, and Lengths of Engagement)；

另外還有恒定螺距系列(Constant Pitch Series)，有8UN、12UN、16UN等等，不一一列舉

二、英制螺紋標注方法:

英寸制統一螺紋，在英寸制國家廣泛采用，該類螺紋分三個系列：粗牙系列UNC，細牙系列UNF，特細牙系列UNFF，外加一個定螺距系列UN。

標注方法：螺紋直徑—每英寸牙數 系列代號—精度等級

示例：粗牙系列 3/8—16 UNC—2A

細牙系列 3/8—24 UNF—2A

特細牙系列 3/8—32 UNFF—2A

定螺距系列 3/8—20 UN—2A

**位數字3/8表示螺紋外徑，單位為英寸，轉換為米制單位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位數字16、24、32、20為每英寸牙數(在25.4mm長度上的牙數)；第三位以后的文字代號UNC、UNF、UNFF、UN為系列代號， 后兩位2A為精度等級。

螺紋配合等級：

三、螺紋配合是旋合螺紋之間松或緊的大小，配合的等級是作用在內外螺紋上偏差和公差的規定組合。

（一）、對統一英制螺紋，外螺紋有三種螺紋等級：1A、2A和3**，內螺紋有三種等級：

1B、2B和3B級，全部都是間隙配合。等級數字越高，配合越緊。在英制螺紋中，偏差僅規定1A和2**，3**的偏差為零，而且1A和2**的等級偏差是相等的。

1、1A和1B級，非常松的公差等級，其適用于內外螺紋的允差配合。

2、2A和2B級，是英制系列機械緊固件規定 通用的螺紋公差等級。

3、3A和3B級，旋合形成 緊的配合，適用于公差緊的緊固件，用于安全性的關鍵設計。

4、對外螺紋來說，1A和2**有一個配合公差，3**沒有。1**公差比2**公差大50%，比3**大75%，對內螺紋來說，2B級公差比2A公差大30%。1B級比2B級大50%，比3B級大75%。
